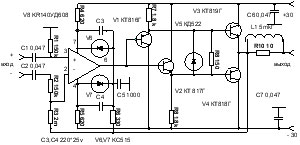

Термостабильный высококачественный усилитель 50 Wt

Отличительной особенностью усилителя является высокая термостабильность выходного каскада. Она достигнута благодаря тепловой связи между выходными транзисторами. Их режим остаётся практически неизменным при повышении температуры окружающего воздуха до +35-50 градусов С. Ещё одной особенностью является применение в усилителе ОУ с плавающим питанием. позволило получить непосредственно от ОУ требуемый для раскачки выходного каскада сигнал.

Номинальная выходная мощность на 4 ом.
Полоса мощности, кГц
Номинальное входное напряжение В.
Коэффициент гармоник на частоте кГц
1
2
10
20
Коэффициент интермодуляционных искажений при подаче сигналов 160 Гц и 1,5 кГц с соотношением амплитуд 4:1
Максимальная скорость нарастания выходного напряжения B/mks
Входное сопротивление кОм
Ток покоя выходного каскада мА

60 вт.
0,02-100
1

0,1%
0,55
0,9
1,5
0,47

8
150
50

Усилитель сохраняет работоспособность при температуре охлаждающих радиаторов до 125 градусов. Благодаря своей высокой термостабильности и надёжности модуль может использоваться для построения профессиональных усилителей для обслуживания небольших залов. Модуль поставляется полностью собранный, проверенный и готовый к эксплуатации.

Рекомендации по применению. Модуль устанавливается вертикально. К модулю необходимо обеспечить свободный приток воздуха. При особо тяжёлых условиях эксплуатации (постоянная работа на средних и больших уровнях громкости, высокая температура окружающего воздуха) рекомендуется принудительный обдув.
